Технология

В приборе ЛИС-У применён акустический метод измерения резонансных частот опоры, генерируемых с помощью обычного молотка или киянки. Имитируется воздействие, похожее на естественные нагрузки (порыв ветра, тяжение проводов). Значения акустических частот опоры зависят только от свойств материала (его упругости и плотности) из которого она изготовлена, и его геометрии. Прибор записывает и анализирует акустический отклик опоры на удар молотка. При этом контролируется всё тело опоры, включая опасное сечение, находящееся под землёй на глубине до 50 см.

Применение этого метода позволило исключить влияние анизотропии древесины, а также разнообразия типов стоек из железобетона.

Этот метод широко применяется для контроля свойств (прочность, плотность, наличие дефектов) таких изделий как турбинные лопатки, шлифовальные круги, колесные пары поездов, композитные материалы и т.п.

Прибор разработан совместно с компанией ООО «СЭТЭЛ».

Статьи:

18.10.2011 Почему акустический метод?

В последнее время взоры электросетевых предприятий все чаще обращаются в сторону деревянных опор ЛЭП до 10 кВ. Однако из основных преимуществ этих опор — 40-летний срок службы ставится под сомнение без должной технологии их изготовления и контроля при эксплуатации. Диагностика деревянных опор неразрушающим…

Читать дальше >

Скачать полную версию статьи в формате .pdf (498.7 Кб)


18.10.2011 Дерево, железобетон или металл?

В сентябре состоялся «круглый стол» на тему «Применение опор на линиях электропередачи 0,38—10 кВ: дерево, железобетон или металл?». Организаторами мероприятия выступили: ОАО «Холдинг МРСК», ОАО «МОЭСК» и НП «Национальная инновационнотехнологическая палата». В ходе дискуссии обсуждались критерии оценки…

Читать дальше >

Скачать полную версию статьи в формате .pdf (1135.9 Кб)


17.09.2011 Электронный паспорт опоры

В июле 2011 года в посёлке Щеглово Всеволожского района Ленинградской области была произведена паспортизация опор части воздушной линии электропередачи 04 кВ Пригородных электросетей ОАО «Ленэнерго» с применением новых инновационных методов, материалов и приборов.

Читать дальше >

Скачать полную версию статьи в формате .pdf (603 Кб)


31.03.2011 Опытная эксплуатация прошла успешно

С мая 2010 года прибор ЛИС-У побывал в опытно-промышленной эксплуатации в МРСК Северо-Запада и Юга, ОАО «Ленэнерго» и ОАО «Тюменьэнерго», а также в трех филиалах Ростелекома. На пяти предприятиях он уже принят в эксплуатацию и успешно работает.

Читать дальше >

Скачать полную версию статьи в формате .pdf (1240.9 Кб)


01.10.2010 ОАО «ЛЕНЭНЕРГО» проверит деревянные опоры акустикой

На балансе ОАО «Ленэнерго» находится 78 437 опор линий электропередачи напряжением 0,4–10 кВ. Состояния опор надо контролировать, а практикуемые ныне способы контроля — разрушающие. Приходится либо сверлить, либо бурить, либо вдавливать приборы в тело опоры. В случае, если показания говорят о повреждении…

Читать дальше >

Скачать полную версию статьи в формате .pdf (1242.2 Кб)

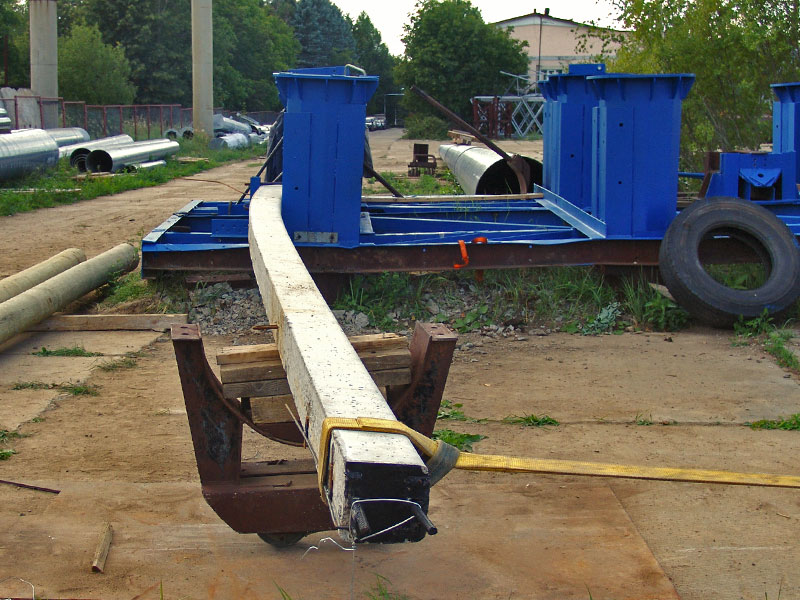

Фото
